Découverte de SolidWorks

Découverte de SolidWorks

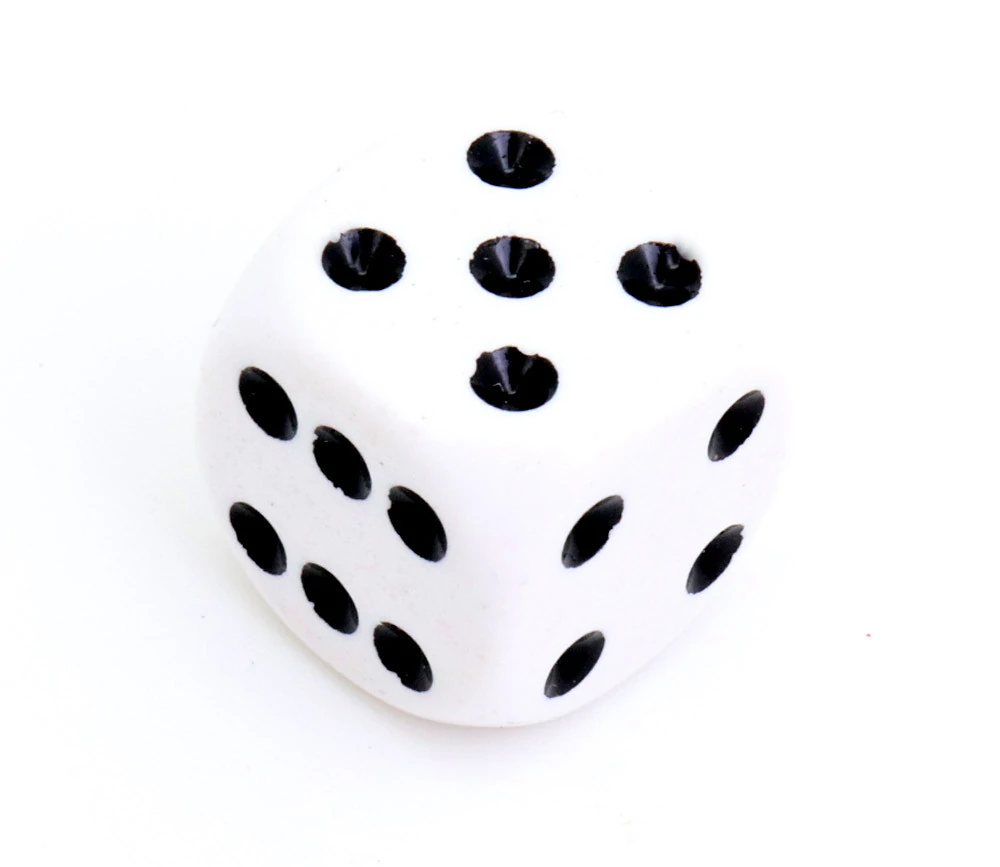

Vous tenterez ensuite de modéliser le dé suivant:

Nous allons continuer à “jouer” avec SolidWorks, tentez de réaliser les deux tutoriels suivants:

Tutoriel 1: un jeu de casse-tête

Mission: concevoir un boîtier pour une carte Arduino sur SolidWorks

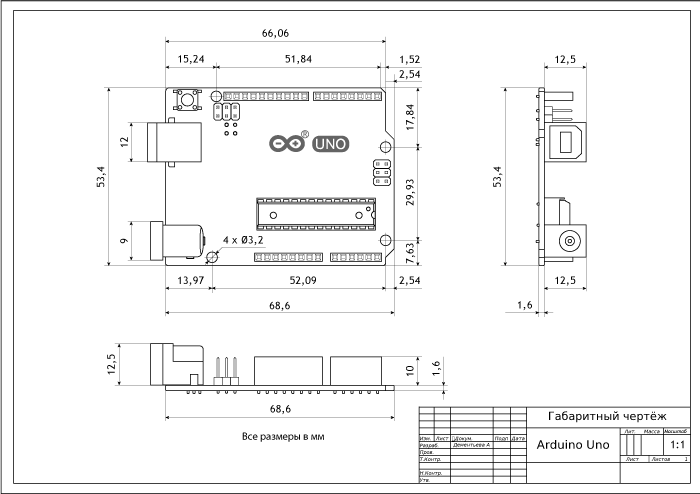

Modèle solidWorks carte Arduino UNO R3

OBJECTIFS:

1. Protéger la carte Arduino de l'humidité et des poussières ;
2. protéger la carte Arduino des chocs ;
3. permettre une mise en place aisée sur le robot ;
4. isoler électriquement les pistes de la carte du chassis du robot ;
5. permettre le passage du câble d'alimentation ;
6. permettre le passage du câble USB ;
7. permettre l'insertion de “shields” sur les connecteurs d'extension ;
8. soigner l'esthétique.

TRAVAIL ATTENDU:

Le boîtier et la carte Arduino seront présentés dans un même assemblage.
