Les théorèmes de Thevenin et Norton
Le théorème de Thévenin permet de simplifier un circuit électrique par l'équivalence d'une source de tension \(E_{TH}\) et d'une résistance série \(R_{TH}\).
On débranche la «charge » et on calcule le tension obtenue en sortie que l'on nomme \(E_{TH}\).
On neutralise l'alimentation par un court-circuit et on calcule la résistance équivalente nommée \(R_{TH}\).
\(\newline\)

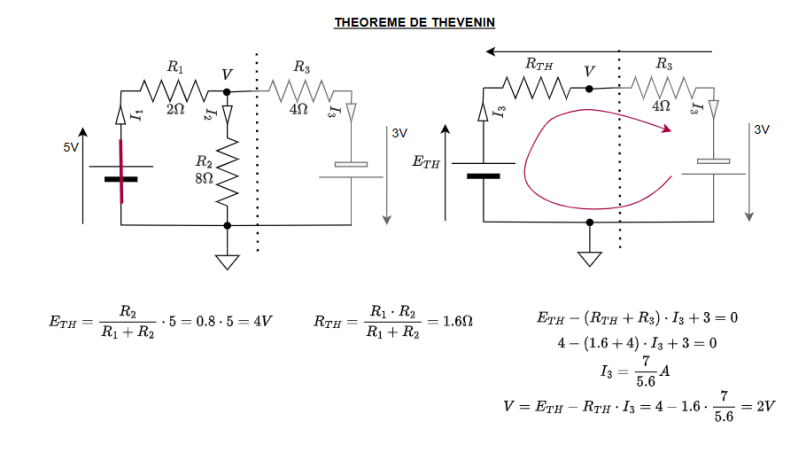

Ci-dessous l'exercice précédent en utilisant le théorème de Thevenin. La charge se situe à droite du trait pointillé.

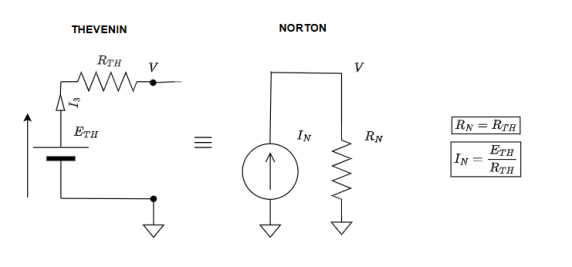

Le modèle de Norton suit la même logique mais remplace le circuit par une source de courant. On neutralise les source de courant en ouvrant le circuit. Ci-dessous l'équivalence entre le modèle de Thevenin et le modèle de Norton.

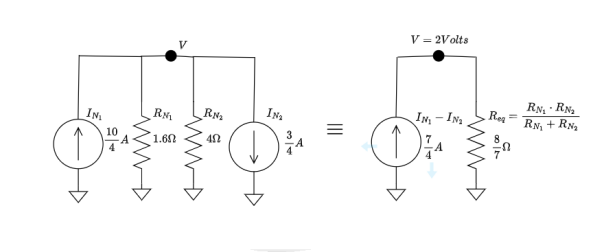

Résolution de l'exercice par application de la méthode de Norton.
